【やってみた】Azure Stack HCIを導入してみた:管理機能編

こんにちは。
てくさぽBLOGメンバーの宮里です。

前回に引き続きAzure Stack HCIの検証で得られた知見をお伝えします。検証の目的は、Azure Stack HCIの構築・管理・クラウドとの連携をどのような手順でおこなうのか、使いやすいのか、を実機を使って体感してみることです。
今回は3回シリーズの2回目で、Azure Stack HCIを管理するサーバーを構築した手順をご紹介します。

第一回:【やってみた】Azure Stack HCIを導入してみた:Azure Stack HCI構築編
第二回:【やってみた】Azure Stack HCIを導入してみた:管理機能編  *本編
第三回:【やってみた】Azure Stack HCIを導入してみた:Azureと連携編

なお、現在のAzure Stack HCIは専用のAzure Stack HCI OSを利用してクラウドから管理するAzure Stack HCIと、従来からのWindows Server DataCenterエディションを利用するAzure Stack HCIの2つがありますが、本ブログのAzure Stack HCIはWindows Server DataCenterエディションの方となります。



Index




はじめに

第一回に続いて、今回は管理機能の検証としてWindows Admin Center(以下、WAC)サーバーとLenovo XClarity Administrator(以下、LXCA)サーバーを構築した内容になります。

今回の検証環境の概要図はこちらになります。WACサーバーとLXCAサーバーは仮想マシンで立てることにしたのでMXサーバー以外にもう1台物理サーバーを用意し、そこにHyper-V環境を構築しました。このHyper-V環境上にWACサーバーとLXCAサーバーを構築します。

LXCAはハードウェアを一元管理するサーバーです。そのためAzure Stack HCIを利用するにあたって必須ではなくオプションですが、WAC向けにLenovo XClarity Integrator for Microsoft Windows Admin CenterというLXCAと連携させる拡張機能が提供されているので、WACでハードウェアまで管理できるとどのように便利になるかを確認するために検証してみました。





1. Windows Admin Center(WAC)の構築

WACはマイクロソフト社が提供する無償で利用できるリモート管理ツールです。Azure Stack HCIはWindows Server 2019の標準機能を組み合わせて利用するので、そのままでは複数の管理ツールを使い分ける必要があります。WACを利用することでWebベースで一元管理が可能なので今回はその構築と実際の利用を検証してみました。

ブログ記事の順番は前後しますが、今回の検証ではまずWACサーバーを構築してからAzure Stack HCIサーバーを構築しました。Azure Stack HCIサーバー構築については当ブログ第一回を参照ください。

1-1. WACインストール

WACのホームページからインストールファイルをダウンロードします。ダウンロードには以下のフォームで必要情報を入力し[Continue]をクリックするとダウンロードが始まります。

WACの展開方式はいくつかありますが、管理するWACと管理対象のMXノードが分かれていてWACには複数クライアントから接続できるゲートウェイサーバー方式が実際の案件でも選択される場合が多いとの想定から、ゲートウェイサーバーで検証することにしました。

最初の画面で[使用許諾契約書に同意します] にチェックを入れ、次に進みます。診断データのマイクロソフトへの送信はデフォルトのままで進みます。

デフォルトのまま次に進みます。

SSL証明書も今回は検証なので自己署名証明書のままで進みます。

インストールが完了したら、表示されているURLに接続して管理者アカウントでログインします。

WACに接続して自身のサーバーが確認できれば完了です。特に設定項目を変更することなくほぼデフォルトでインストールできてとても簡単でした。

1-2. クラスタの追加と確認

MXサーバーの2台をWACに追加し、続いて第一回で作成したnicp-clusterという名前のWindowsサーバークラスタを追加します。追加が完了すると以下のように確認できますのでこれをクリックして接続します。

WACからできるクラスタ管理を確認しました。以下のように状態を確認したり、

ボリュームを作成できることや、

仮想マシンの作成などもできました。

使ってみた感想としては、WACのインストール作業や操作性はシンプルでわかりやすく、スムーズに済みました。
GUIなども見易いのですぐ慣れると思います。



2. Lenovo XClarity Administratorの構築

続いてLenovo社のXClarity Administrator(以下、LXCA)を構築します。LXCAは無償で利用できるハードウェア管理ツールです。*LXCAはサポートは無いので本番利用でサポートが必要な場合はXClarity Proを購入する必要があります。

2-1. LXCAインストール

まずLXCAのファイルをダウンロードします。仮想アプライアンス形式で提供されているので、今回はHyper-V用をダウンロードしました。
次にHyper-VマネージャーでLXCA用仮想マシンを作成します。仮想マシンの新規作成ウィザードが始まります。

分かりやすい仮想マシン名を付けて次に進みます。

仮想マシンの世代を「第一世代」、次の画面でメモリ割り当てを8GBにします。このあたりはLXCAのマニュアルを参考にしました。

今回の検証環境は固定IPの利用が必要な環境だったのでネットワークは一旦「接続しない」とし、後で固定IPを設定してからネットワークに接続することにしました。
次の画面で「既存の仮想ハードディスクを使用する」を選択し、ダウンロードしたLXCAのファイルを指定します。

これで仮想マシンの作成は完了です。以下の設定値で作成しました。

仮想マシン後に1箇所設定を変更します。作成した仮想マシンの設定画面で、仮想プロセッサの数をデフォルトの1個から2個に変更します。これも上記LXCAマニュアルに書かれている内容です。

ここまで終わったら仮想マシンを起動します。

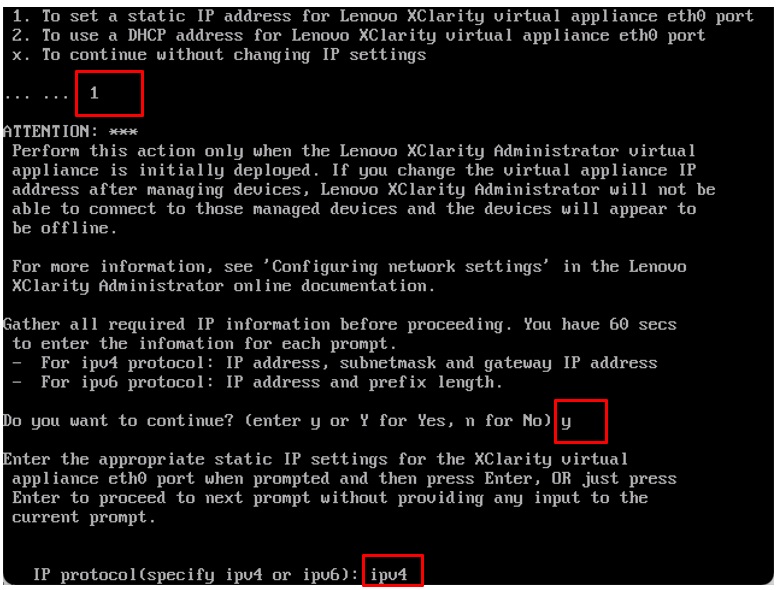

起動が完了すると、仮想マシン画面上に以下のようにネットワーク設定を選択する画面が表示されるので”1. To set a static IP address for Lenovo XClarity virtual appliance eth0 port”を選択して固定IP設定に入ります。
続けるかどうかのメッセージが出るので”y”と入力します。
次に設定するIPの種類を聞かれるので”ipv4″と入力します。

続いてIPv4の各項目を入力していきます。IP address、netmask、gateway、DNS1、DNS2と順番に入力していきます。
継続するかの確認が出たら”y”を入力します。

しばらくすると固定IPが設定された画面が表示されます。
この後、Hyper-Vマネージャーにて仮想スイッチに接続することでネットワークに接続できます。

以上でLXCAがネットワークに接続しました。

2-2. LXCA初期セットアップ

ブラウザでLXCA仮想マシンのIPアドレスに接続するとライセンス使用許諾から始まり各項目を順番に設定していくようになっています。では、早速設定していきましょう。

まずはライセンス使用許諾からです。内容を確認し[同意する]をクリックします。

次にユーザー・アカウントの作成です。スーパーバイザー・アカウントを2つ作成するようあるのでrootとroot2という2つのユーザーを作成しました。

次はネットワーク設定です。固定IPの設定は済んでいるのでここは確認だけでした。

次はサービスおよびサポート設定の構成です。左ペインにある[定期的なデータ・アップロード]から[サービス・リカバリー・パスワード]までの各項目を設定します。

以下は2つ目の[コール・ホームの構成]画面です。本番では管理対象サーバーがコール・ホーム対象のイベントを記録した際に自動的に通報される機能の設定を行いますが、今回は検証なのでここはスキップしました。

3つ目の[Lenovoアップロード・ファシリティー]の設定画面です。Lenovoサポートからサービス・データのアップロードを指示された場合のアップロード設定を行います。こちらも今回の検証では利用しないのでスキップしました。

4つ目の[保証]画面です。内容を確認してそのまま[適用]をクリックします。

5つ目の[Lenovo Bulletin Service]設定画面です。Lenovo がセキュリティや新バージョンリリースなどの情報をXCLAに送信するのを許可する設定です。デフォルトで許可する設定になっていますのでそのまま[適用]をクリックします。

6つ目の[サービス・リカバリー・パスワード]設定画面です。リカバリーの際に利用するパスワードを設定します。

すべての項目の設定が完了したら[システム管理の開始]をクリックします。

最初にデモデータを含めるかを選択します。どちらでもよいです。

[新しいデバイスの検出と管理]画面で、MXノードのXClarity Controller(管理プロセッサのこと。以下、XCC)のIPアドレスを手動登録します。

XCCのIPアドレスを入力して次の画面でユーザーID・パスワードを入力して登録します。

以下のようにMXノード2台のXCCを登録しました。

以上でLXCAのインストールと設定は完了です。



3. WACとLXCAの連携

WAC対応のLenovo XClarity Integrator(以下、LXCI)を利用することで、WAC画面からLXCAの管理情報にアクセスすることができるようになります。これでWACからハードウェア管理もできるようになります。

まず、WACにて[Lenovo XClarity Integrator]という拡張機能をインストールします。
左ペインの[拡張]を選択し、右ペインで[Lenovo XClarity Integrator]を選択してインストールします。

インストールが完了すると、[設定]から[Lenovo XClarity Integrator]が選択できるようになるのでこれを選択します。

LXCAを登録します。LXCAのIPアドレスと初期セットアップで登録したスーパーバイザーアカウントで接続します。

接続が完了するとLXCAが[接続済み]というステータスで確認できますのでこれをクリックします。

次にMXノードをLXCAに追加します。画面ではnicp01というMXノードに接続しています。拡張機能がインストールされたので、ノードの左ペインに[Lenovo XClarity Integrator]が選択できるようになったのでこれを選択して右ペインで”接続されたXClarity Administrator管理サーバーにノードを追加する”を選択してLXCAのIPアドレスを指定します。

するとWAC上のLenovo XClarity Integrator画面にMXノードが追加されます。以下はMXノード2台の登録が済んだ状態です。ThinkAgile MXと正しく認識されていることが確認できます。

WACに統合されたLXCAを利用してみました。以下のようにWACからLXCAのハードウェア情報を確認することができます。

このように、WACとLXCAの連携もとても簡単にできました。WAC上でハードウェア管理もできるようになるのでWACもLXCAも利用するのであればぜひ連携機能も利用してみては、と思います。



最後に

WACとLXCAを連携することでHW、SWの両方を一度に管理することが出来、あれこれ見に行くことが無くなるので非常に見易く、便利だと感じました。
それぞれWACとLXCAの操作も切り分けが出来ていて、操作としてもGUIがシンプルであるため困ることは無いでしょう。
是非ともWACにLXCAを連携して使ってみてください。



管理機能編は以上になります。
如何でしたでしょうか、次はクラウド連携編になりますので是非ご覧ください。
